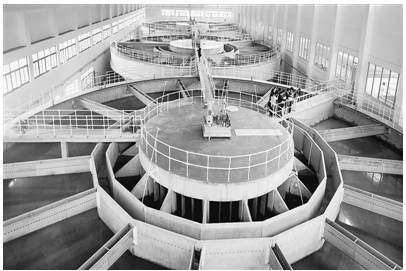

改進型水力循環澄清池及機械加速澄清池


    由于澄清池本身水流是上向流的，無論從池型、進出水的布且以及與絮凝部分的連接，都可與上向流斜板斜管沉淀相適應，因而可以提高沮清效果或增加處理水量。

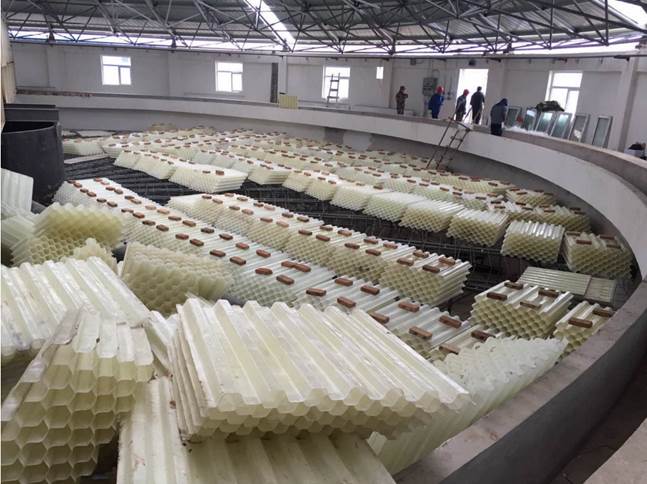

　　在泥法循環型澄清池中，斜管宜設在清水區，以使攜帶細小顆粒的澄清水進人斜管后做進一步沉淀。
　　在泥渣懸浮型澄清池中，設在清水區內的斜管，其作用與泥清循環型澄清池加設的斜管作用相同。但從清水區斜管中沉淀而滑下的泥渣又會促進絮凝，使處理效果更好。而在懸浮區內加設斜板時，則主要是起到穩定懸浮泥演層的上升膨脹，促進和加強懸浮泥渣層中的接觸絮凝作用。
　　所謂“高效脈沖澄清他”。就是在污泥懸浮層中設置了帶有導流葉片的斜板，并擴大污泥濃縮室的面積而成。此澄清池主要是利用斜板間的導流片使架凝的泥渣與高度濃縮的泥渣通過內部再循環進行絮凝，而將斜板沉淀作用轉變成“濃縮污泥”的懸浮澄清作用，提高了水流的上升流速。
　　已經絮凝的原水沿導流片斜板的上壁向上流動，而沉淀的污泥則沿著斜板的下壁邊下沉邊濃縮，同時由于導流片的作用而產生了一股旋渦水流，將已沉淀的泥渣重新懸浮起來，使之與已絮凝的水再相接觸。產生內部泥清再循環的絮凝作用。
